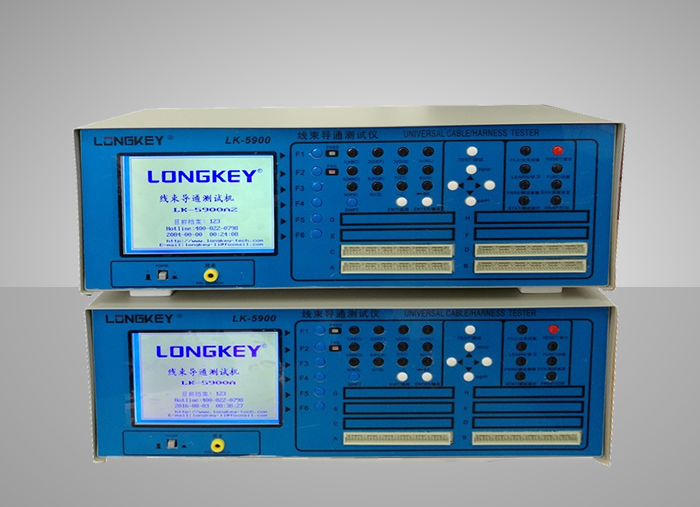

LK-5900汽车线束测试仪
产品特点PRODUCT FEATURES
v 最高可测1024Pin
v 系统提供中、英文操作界面
v 开机自我诊断，自我校正
v 系统具有自动扫描和自动找点功能
v 系统提供(瞬间)断/短路、错位测试等所有项目一次完成
v 瞬断测试时间：0～60秒，任意可调
v 提供先进的USB及RS232接口,并可与PC联机操作
v 辅以先进的测试系统软件，可与PC电脑联机操作
v 系统提供统计报表及列印功能
v 自主软硬体设计，可视客户要求个性化定制其他功能
v 提供320×240大屏幕LCD图形液晶显示
技术规格 SPECIFICATION
|
项 目 Project
|
说 明 Help
|
|
量测讯号源额定输出
|
5V/12VDC
|
|
控制面板 Control Panel
|
系统/快速/编辑/功能/按键群组
|
|
通讯埠 Port
|
提供两个USB和一个RS232通讯接口，可支持USB文件读写或与PC机连接通讯
|
|
量测速度 TestSpeed
|
128点/10mS
|
|
测试扫描模式 Scan Mode
|
自动/手动扫描可切换
|
|
显示/声警装置Warning device
|
320*240液晶显示器，蓝/白底可切换Pass/Fail LED红绿指示灯/画面显示/声警提供良品与不良品的不同声光/音量及界面警示，并可显示不良品的具体原因及Pin位
|
|
存储装置Storage Devices
|
内建512KB SRAM，61组设定档案，可扩充1024KB
|
|
量测接点Measurin Points
|
128Pin 独立测试接点，自动找点端子
|
|
电源 Power
|
115/230V AC电压输入 ±10％ 60/50Hz
|
|
尺寸 Size
|
(W×D×H)425×190×350mm
|
|
重量 Weight
|
约14kg(不含配件)
|
