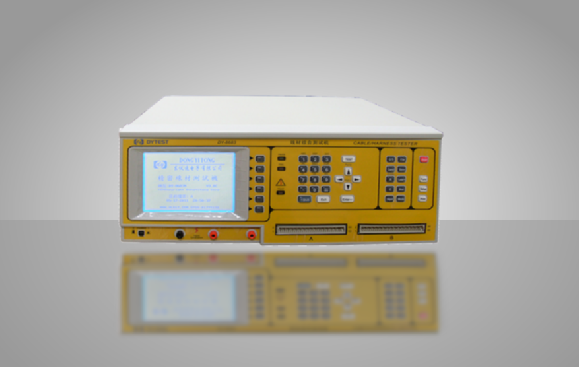

CT-8689精密线材综合测试仪
产品特点 PRODUCT FEATURES
v 系统提供中英文操作界面
v 开机自我诊断，自我校正
v 系统可自动扫描和自动找点
v 系统提供先进的瞬间断短路/导通测试
v 可作线材单边、双头、多段和点测功能测试
v 最高DC1500V/AC1000V测试电压
v 最高可测256测试点
v 提供320×240全中文/英文大屏幕图形液晶显示
v 线材安规测试一应俱全
v 完全可程式化连续测试
v 提供多种界面，可作各种不同之应用
v 系统提供统计与电脑连线列印功能
技术规格SPECIFICATION
|
测 量 时 间 Test time
|
|
绝缘电阻
Insulation resistance
|
一对其他5.0s/128net(0.01s)
|
|
二分快速0.7s/128net(0.01s)
|
|
0.01秒~60秒可选择设定
|
|
交流高压
AC High Voltage
|
一对其他10.0s/128net(0.01s)
|
|
二分快速2.0s/128net(0.01s)
|
|
0.01秒~60秒可选择设定
|
|
瞬间/短断路时间
INT Time
|
0秒~60秒
|
|
设0秒表示无限时间
|
|
测 试 参 数 Test parameters
|
|
项 目Project
|
符号Symbol
|
测试范围Test range
|
|
断/短路
|
O/S
|
2KΩ~50KΩ
|
|
导通电阻测试
|
COND
|
10mΩ~50Ω
|
|
电阻量测
|
R
|
1Ω~1MΩ
|
|
电容量测
|
C
|
10pF~5μF
|
|
二极管量测
|
D
|
0.0V~7.5V
|
|
绝缘阻抗
|
I.S
|
1MΩ~1000MΩ
|
|
高压漏电流
|
IL
|
0.1mA~5mA
|
|
瞬间断短路测试
|
INT.O/S
|
0.0~60S
|
|
单边摇摆时间
|
INT.TIME
|
不限时~60S
|
|
规 格 说 明 Specifications
|
|
测量频率与信号/电压
|
100~100khz 电压5VDC,20mA max
|
|
测量方式
|
所有对地/二分快速/一对其它
|
|
测试扫描模式
|
自动/手动/连续
|
|
显示/声警装置
|
320*240LCD液晶显示屏
|
|
全部/良品/不良品
|
|
Pass/fail LED红绿指示灯/画面显示/声警
|
|
存储装置
|
内建521KB SRAM，内建备份电池
|
|
信号输出及防呆解锁
|
Hander/RS232/print/REMORT
|
|
电源供应
|
115/230VAC 电压输入 10% 60/50Hz
|
|
尺寸
|
(W×D×H)425×190×350mm
|
|
重量
|
约14kg(不含配件)
|
|
选 购 指 南 Selection Guide
|
|
产品型号
Product Type
|
量测点数
Test Points
|
量测电压
Test Voltage
|
|
CT-8689N
|
128P
|
DC:200~1000V
|
|
CT-8689NC2
|
256P
|
DC:200~1000V
|
|
CT-8689HV
|
128P
|
DC:200~1000V,AC:100~700V
|
|
CT-8689HVC2
|
256P
|
DC:200~1000V,AC:100~700V
|
|
CT-8689FV
|
128P
|
DC:200~1500V,AC:100~1000V
|
|
CT-8689FVC2
|
256P
|
DC:200~1500V,AC:100~1000V
|
