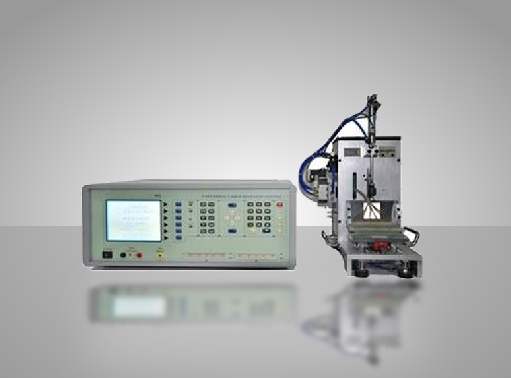

955连接器综合测试仪
产品特点 PRODUCT FEATURES
v 系统提供中文操作界面
v 开机自我诊断，自我校正
v 最多一次可测16颗产品，可适时分析不良点
v 可外接16个LED灯，用于区分不良品
v 且每个产品的PIN位可以按需要选择
v 可实现与客户PLD自动测试治具通讯
v 系统整体测试速度较传统同类产品提升一倍
v 自主软硬体设计，可视客户要求个性化定制其他功能
技术规格SPECIFICATION
|
测 量 时 间 Test time
|
|
绝缘电阻
Insulation resistance
|
一对其他5.0s/128net(0.01s)
|
|
二分快速0.7s/128net(0.01s)
|
|
0.01秒~60秒可选择设定
|
|
交流高压
AC High Voltage
|
一对其他10.0s/128net(0.01s)
|
|
二分快速2.0s/128net(0.01s)
|
|
0.01秒~60秒可选择设定
|
|
瞬间/短断路时间
INT Time
|
0秒~60秒
|
|
设0秒表示无限时间
|
|
测 试 参 数 Test parameters
|
|
项 目Project
|
符号Symbol
|
测试范围Test range
|
|
断/短路
|
O/S
|
2KΩ~50KΩ
|
|
导通电阻测试
|
COND
|
10mΩ~50Ω
|
|
电阻量测
|
R
|
1Ω~1MΩ
|
|
电容量测
|
C
|
10pF~5μF
|
|
二极管量测
|
D
|
0.0V~7.0V
|
|
绝缘阻抗
|
I.S
|
1MΩ~1000MΩ
|
|
高压漏电流
|
IL
|
0.1mA~5mA
|
|
瞬间断短路测试
|
INT.O/S
|
0.0~60S
|
|
瞬间导通阻抗
|
INT.COND
|
≤标准导通值
|
|
规 格 说 明 Specifications
|
|
测量频率与信号/电压
|
100~100KHz 电压5VDC,20mA Max
|
|
测量方式
|
所有对地/二分快速/一对其它
|
|
测试扫描模式
|
自动/手动/连续
|
|
显示/声警装置
|
320*240LCD液晶显示屏
|
|
全部/良品/不良品
|
|
Pass/fail LED红绿指示灯/画面显示/声警
|
|
存储装置
|
内建521KB SRAM，内建备份电池
|
|
信号输出及防呆解锁
|
Hander/RS232/print/REMORT
|
|
电源供应
|
115/230VAC 电压输入 10% 60/50Hz
|
|
尺寸
|
(W×D×H)425×190×350mm
|
|
重量
|
约14kg(不含配件)
|
|
选 购 指 南 Selection Guide
|
|
产品型号
Product Type
|
量测点数
Test Points
|
量测电压
Test Voltage
|
|
955N
|
128P
|
DC:200~1000V
|
|
955NC2
|
256P
|
DC:200~1000V
|
|
955F
|
128P
|
DC:200~1000V AC:100~700V
|
|
955FC2
|
256P
|
DC:200~1000V AC:100~700V
|
