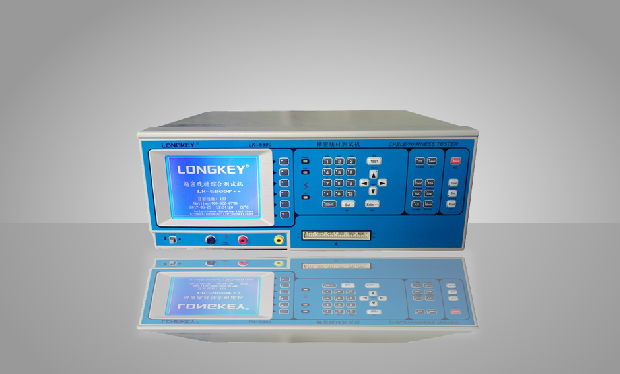

LK-5800TC Type-C数据线综合测试仪
LK-5800TC Type-C数据线专用综合测试仪研发背景简介：
2015年CES大展上，Intel联合USB实施者论坛向公众展示了USB 3.1的威力，具体搭配的接口是USB Type-C，能够
正反随便插，大小也与micro-USB相差无几。理论上，USB 3.0 Type C的传输速度能够达到10Gbps。
Type-C是USB接口的一种连接介面，不分正反两面均可插入，大小约为8.3mm×2.5mm，和其他介面一样支持USB标
准的充电、数据传输、显示输出等功能。Type-C由USB Implementers Forum制定，在2014年获得苹果、谷歌、英特尔
微软等厂商支持后开始普及。
随着Type-C接口的普及，对Type-C数据线的需求日益增多，我们适时推出这款专用的测试仪器，用于产品量产检
测用以帮助广大厂商提高生产效率，控制好产品质量。
产品特点 PRODUCT FEATURE
采用全球领先技术及国内独创多项自主专利
可作线材单边、标准、多段和点测功能测试
导通电阻可单独分组设定，单边可点测导通电阻
点测可对单根线灵敏度值及颜色分别设定
电容最大可测 500μF，可测电容量及电容正负极
短路、断路不良分边精准无误
可对Type-C数据线不分正反快速准确测试
系统整体测试速度较传统同类产品提升一倍
提供先进的 USB 及 RS232 接口,并可与 PC 联机操作(定制)
特殊材料与制造工艺，绝缘受潮湿空气影响较小
系统提供统计报表及列印功能
自主软硬体设计，可视客户要求个性化定制其他功能
技术规格 SPECIFICATION
|
测 量 时 间 Test time
|
|
断/短路 Open/short
|
快速(4ms/次/64点),慢速(8ms/次/64点)
|
|
导通电阻 Cond
|
快速55次/秒,中速45次/秒,慢速30次/秒0.2s/32net(标准)参考
|
|
绝缘电阻Insulation resistance
|
一对其它3.6s/64net(0.01s) 二分快速0.4s/64net(0.01s) 0.01秒～60秒可选择设定
|
|
交流高压AC High Voltage
|
一对其它9.5s/64net(0.01s) 二分快速0.9s/64net(0.01s) 0.01秒～60秒可选择设定
|
|
瞬间/高速短断路 INT Time
|
0秒～99秒 设0秒表示无限时间
|
|
测 试 参 数 Test parameters
|
|
项 目Project
|
符号Symbol
|
测试范围Test range
|
|
断/短路
|
O/S
|
1KΩ~100KΩ
|
|
导通电阻测试
|
COND
|
1mΩ~50Ω
|
|
电阻量测
|
R
|
0.1Ω~10MΩ
|
|
电容量测
|
C
|
10pF~1000μF
|
|
二极管量测
|
D
|
0.0V~7.0V
|
|
绝缘阻抗
|
I.S
|
0.1MΩ~1000MΩ
|
|
直流漏电流
|
IL
|
1μA~1000μA
|
|
高压漏电流
|
IL
|
0.01mA~5mA
|
|
瞬间导通阻抗
|
INT.COND
|
1mΩ~50Ω
|
|
快速瞬断
|
INT.OPEN
|
0.4ms
|
|
瞬间短断路
|
INT.O/S
|
2ms/64pin灵敏度
|
|
规 格 说 明 Specifications
|
|
测试扫描模式 Scan Mode
|
自动/手动/连续/外部扫描可切换
|
|
显示/声警装置Waming device
|
Pass/Fail LED红绿指示灯/画面显示/声警320*240LCD液晶显示器，蓝/白底可切换
|
|
存储装置
|
内建512KB SRAM,可扩充1024KB
|
|
尺寸 Size
|
(W×D×H)425×190×350mm
|
|
重量 Weight
|
约14kg(不含配件)
|
|
选 购 指 南 Selection Guide
|
|
产品型号
Product Type
|
量测点数
Test Points
|
量测电压
Test Voltage
|
|
LK-5810N
|
64pin
|
DC:5~1000V
|
|
LK-5810N2
|
128 pin
|
DC:5~1000V
|
|
LK-5810NA
|
64 pin
|
DC:5~1000V,AC:100~800V
|
|
LK-5810NA2
|
128 pin
|
DC:5~1000V,AC:100~800V
|
|
LK-5810FA
|
64 pin
|
DC:5~1500V,AC:100~1000V
|
|
LK-5810FA2
|
128 pin
|
DC:5~1500V,AC:100~1000V
|
