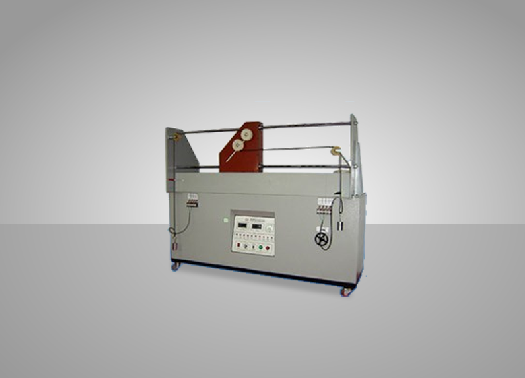

LK-8201电线电缆曲挠试验机
产品简介
满足GB5023.2、GB5013.2、IEC60227-2、IEC60245-2、UL1581、VDE0472、HD22.1等标准
取试件约5m长，中段绕于规定直径之两个圆轮上，试件两端施加荷重，并接通电流，然后以0.33m/s之速度，
1m之行程，移动圆轮，使试件往复弯曲拉伸。当断线或到达设定次数时，会自动停机，取下试件评定其耐曲
挠特性。
|
荷重 Load
|
1 / 1.5 / 2 kg × 各4个
|
|
测试电流 Testing current
|
AC 220V / 1.0～35A；AC 380C / 3.0～35A
|
|
测试电压 Testing voltage
|
1∮,AC 220V,60Hz or 3∮,AC 380V,60Hz
|
|
曲挠滑轮 wheel
|
Φ60 / 80 / 120 / 160 / 200 mm各一套
|
|
曲挠行程 spce
|
1000 ± 20mm
|
|
曲挠速度 speed
|
0.33 ± 0.05 m/s (恒速)
|
|
计数器 Counter
|
电子式，6位数，到达设定次数，自动停机
|
|
体积 Dimension(W×D×H)
|
188×53×150cm
|
|
重量 Weight
|
250kg
|
|
电源 Power
|
1∮,AC220V,35A
|
|
状态
|
结果判定
|
|
报
警
|
A芯灯、B芯灯、C芯灯电压灯亮，停机。
|
次数已到达设定数。
|
|
不停机。
|
可能有岀现电流超载现象（＞30A），
观察各电流值作相应调节。
|
|
次数未到，但A、B、C芯有灯熄灭，停机。
|
可能某芯已断，开路现象。
|
|
次数未到，但电压指示灯熄灭，停机。
|
可能芯线已短路。
|
说明：其它规格砝码和滑轮可以定制。
