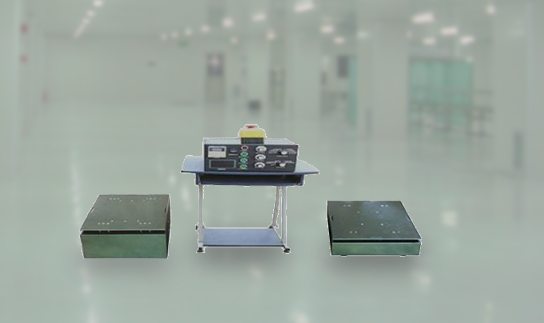

工频振动试验机
振动测试的目的，是在于实验中作一连串可控制的振动模拟，测试产品在寿命周期中，是否能承受运送或振动环境因素的考验，也能确
定产品设计及功能的要求标准。据统计的数据显示提升3%的设计水平，将增加20%的回收及减少18%的各项不必要支出。振动模拟依据不同
的目的也有不同的方法如共振搜寻、共振驻留、循环扫描、随机振动及应力筛检等。
振动的效应计有：一、结构的强度。二、结合物的松脱。三、保护材料的磨损。四、零组件的破损。五、电子组件之接触不良。六、电路
短路及断续不稳。七、各件之标准值偏移。八、提早将不良件筛检出。九、找寻零件、结构、包装与运送过程间之共振关系，改良其共振
因素。
振动测试的意义在于确认产品的可靠度以及提前将不良品在出厂前筛检出，并评估其不良品的失效分析以期成为一个高水平、高信赖度
的产品。
|
功能
|
满足L系列各标准测试(同一个台面)
|
|
振动频率
|
50Hz
|
|
最大试验负载(kg)
|
0~100kg
|
|
台面尺寸/台体尺寸(H)
|
6mm/垂直20cm 水平25cm
|
|
振动波形
|
正弦波--可选择半波或全波
|
|
振动方向/振动方式
|
① 垂直(上下/Y轴）各有二组独立输出供选择 可二组一起振动或二组个別单独振动
② 水平(左右/前后/Z+X轴）各有二组独立输出供选择 可二组一起振动或二组个別单独振动
③ 三轴 {垂直(上下/Y轴)+水平(左右或前后/Z+X轴)} 可垂直＋水平独立输出供选择，可垂直＋水平二组一起振动，另二组备用个別振动
|
|
振幅(mmp-p)
|
0-5.2 mm可任意调整
|
|
最大加速度可任意调
|
0~22g(220m/s2)
|
|
最大正弦波激振力(推力)
|
2200kgf
|
|
时间控制
|
任何时间可设(秒为单位)
|
|
电源电压/电流
|
220V(50/60Hz)/10A
|
|
振动机功率
|
2.2（KW）
|
|
冷却方式
|
自然风冷
|
|
温湿度
|
温度-10℃~+80℃/湿度10%~95%
|
|
噪音/电磁场辐射
|
50分贝以內/100毫高斯以內(1公尺)
|
|
振动台主要计算公式
|
注：1g=9.8m/s2 加速度(单位g)=0.002*f2(频率单位HZ)*D(振幅单位mmp-p)
|
|
测量仪 (另购)
|
(可测试20mm） ①加速度0.1~199.9m/s2 （峰值）③位移0.001~19.99mm(峰值)
|
