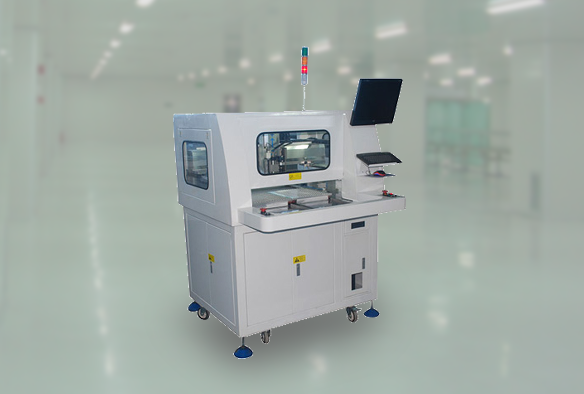

全自动在线式分板机
该机主要利用铣刀高速运转将多连片方式的PCB板按预先编辑好的路径分割的设备。取代了人工折断、C- CUT或PUSH的切割瑕疵，
提高产品质量，减少报废率，本机采用人机界面WindowsXP作业系统，简明而人性化的界面设计，自动切割路径校正系统，高像素CCD
程序制作及区块程序和单步程序编辑及修改，两平台交互工作的PCB的上下料装置，能有效地降低机器开置时间，从而达到理想的生产
效率。配置高像素CCD放大镜头，辅助程序示教及编辑功能，精度更高更精确，图像跟清晰。自动MARK点定位校正系统，移动路径有宝
时显示和模凝路线跟踪，显示一目了然，自动对立校正功能，切割精度更高，PCB最低要在3mm之内的范围内放偏，机器视觉都可以进行
自动路线校正，放宽了操作员在放板时精度的要求，大大提高了工作效率。
详细介绍
为双工作台单主轴全自动分板机，本机型重复精度高，稳定可靠，软件、硬件均由鑫金桥公司自主开发，非一般小厂简易拼凑组装
可比。该机常年备有现货，欢迎来厂参观或咨询。
全自动分板机设备技术参数
|
类别
|
项目
|
规格参数
|
|
|
识别系统
|
自动找Mark点功能
|
彩色图像查找定位
|
|
|
摄像机
|
彩色CCD摄像机，分辨率0.008 mm/pixel
|
|
|
FOV大小
|
5*5mm
|
|
|
照明光源
|
环形结构，高亮白色LED光源
|
|
|
图像处理速度
|
画面处理时间
|
<300MS/FOV
|
|
|
机械系统
|
防静电措施
|
静电消除器，高级防静电材料托架，防静电插座
|
|
|
可加工PCB尺寸（MAX）
|
L300*W330mm
|
|
|
切割精度
|
±0.01mm
|
|
|
可加工PCB厚度
|
0.5mm-3.0mm
|
|
|
X、Y、Z平台
|
驱动设备
|
台达交流伺服电机系统/台湾精密丝杆导轨
|
|
|
主轴转速
|
（2000-60000）RPM
|
|
|
机台重复精度
|
±0.01mm
|
|
|
移动速度
|
500毫米/秒（最大速度）
|
|
|
软件系统
|
操作系统
|
Microsoft Windows XP2
|
|
|
AutoCut程序
|
特点
|
可通过CCD学习加工数据或直接导入CAD文件加工
|
|
|
|
|
操作界面
|
图形化制作加工数据，所见即所得
|
|
|
Mark
|
每个PCB板点数
|
最多可设定2个Mark点
|
|
|
识别速度
|
< 0.5 秒/个
|
|
|
控制系统
|
电脑主机
|
电脑：Intel P4 3.06G主频 2G DDR 内存
|
|
|
显示输出
|
17'液晶显示器
|
|
|
其它参数
|
设备重量
|
约800公斤
|
|
|
电源供应
|
主机: 电压AC220V 2ψ50HZ
集尘机:电压AC220V 2ψ50HZ. 功率:3KVA
|
